Разумная мощь - ASUS CrossHair IV

ASUS CrossHair IV

Компания ASUS в свое время уделила и до сих пор уделят большое внимание проектированию материнских плат для платформ Intel. Существует множество "экстремальных" и "почти экстремальных" версий плат для Socket LGA1366. Оно понятно, ведь системы на базе топовых Core i7 действительно отличаются впечатляющей производительностью и отличным разгонным потенциалом. Однако не все энтузиасты и любители качественных продуктов компании ASUS могут себе позволить потратить не одну тысячу долларов на такую систему. Поэтому выпуск новой материнской платы из линейки экстремальных плат CrossHair для платформ на базе AMD пришелся как нельзя кстати, особенно учитывая появление недорогих и достаточно холодных шестиядерников от "черно-красной" компании. Об этой материнской плате и поговорим - встречаем ASUS CrossHair IV Extreme.

Основные технические характеристики платы представлены в таблице:

ASUS CrossHair IV Extreme
Поддержка CPU Вся линейка процессоров для socket AM3
Набор микросхем AMD 890FX + SB850
Тип системной шины HT-link
Оперативная память 4 слота, поддержка 1-и 2- канальных конфигураций,
поддержка DDR3-1066/1333/1600/1800/2000(разгон),
поддержка XMP профилей,
максимальный поддерживаемый объём - 16 Гбайт
Слоты расширения 5 x PCI-Express 2.0 x16
1 x PCI 2.2
Поддержка Multi GPU AMD CrossFireX; Lucid Hydra CrossLink 3
Дисковая подсистема 6 x SATA 6 Гбит/с (красного цвета, чипсет SB850)
2 x SATA 3 Гбит/с (серого цвета, контроллер JMicron JMB 363)
Сеть Intel Gigabit LAN
Аудио возможности Звуковой контроллер ALC889
Порты расширения 2 x USB 3.0 (реализованы силами контроллера NEC),
13 портов USB 2.0 (6 внутренних, 6 на панели выводов,
1 для ROG Connect)
Форм-фактор ATX

Для начала, по традиции, рассмотрим упаковку и внешний вид платы.

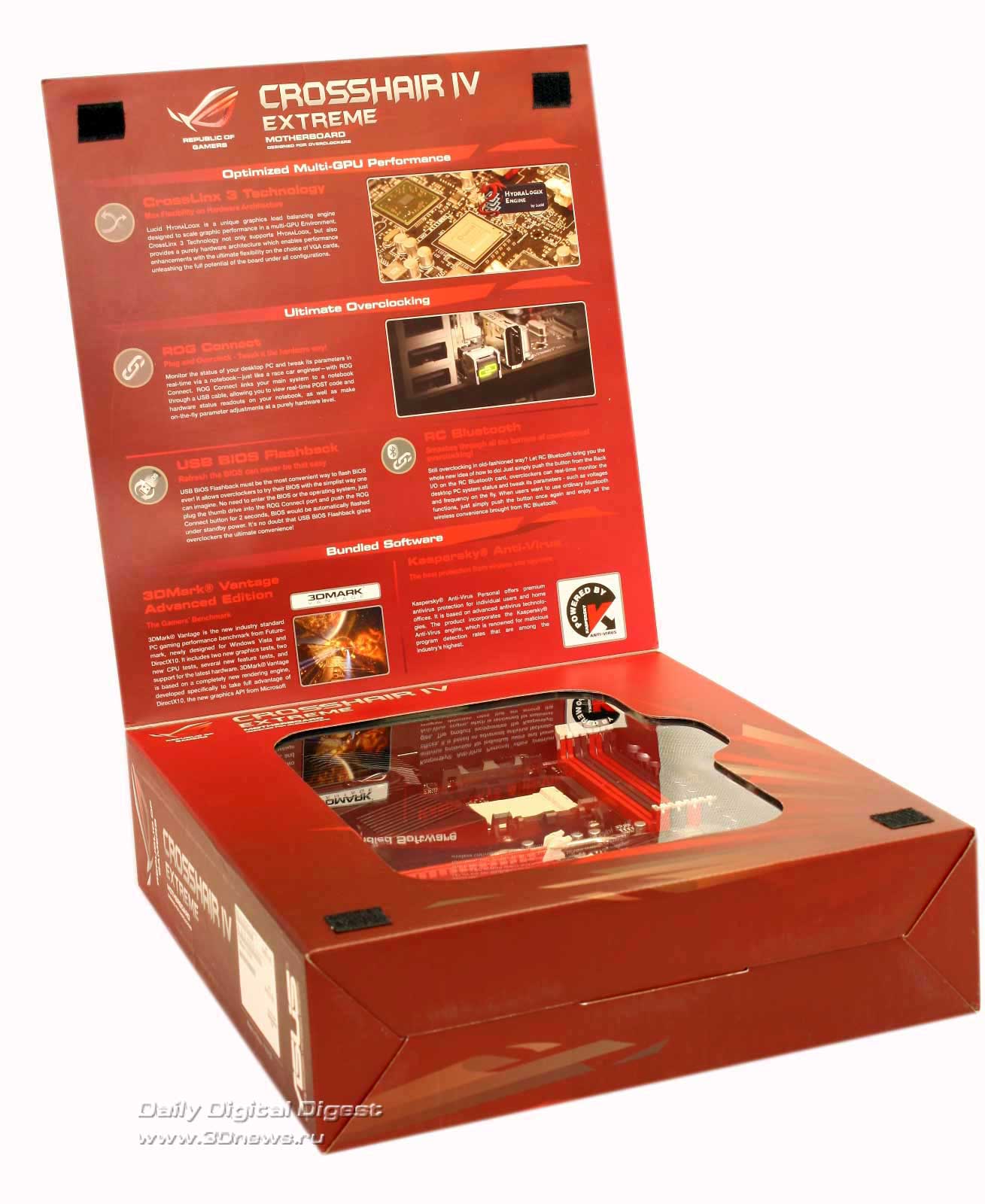

Ставшая уже стандартной для топовых плат ASUS коробка книжного типа, выполненная в оттенках бордового, сразу показывает принадлежность платы к экстремальной серии.

На лицевой стороне фирменным шрифтом отображено название платы, присутствует логотип Republic Of Gamers, внизу нанесены иконки, отображающие поддерживаемые процессоры, видеокарты и используемый на плате чипсет. Особое внимание можно обратить на логотип HydraLogix Engine, который показывает готовность платы к построению систем из нескольких видеокарт без использования мостиков CrossFire, более подробно о реализации данной технологии поговорим чуть позже.

Обратная сторона коробки содержит сведения об основных технических параметрах материнской платы.

Через прозрачную крышку видна сама плата, расположившаяся в отдельной коробке.

Аксессуары, как уже стало принято, лежат в отдельном отсеке. Набор вполне достойный плат такого уровня, он включает в себя:

  • Подробную инструкцию;
  • Планку на заднюю панель;
  • Диск с ПО;
  • Набор наклеек для маркировки;
  • SATA-провода;
  • USB-провод для ROG Connect;
  • USB-планку для вывода на заднюю панель;
  • Bluetooth-модуль для ROG Connect;
  • Набор хомутиков для стяжки проводов;
  • Переходники для подключения мультиметра к точкам замера напряжений;
  • Комплект термодатчиков.

Пришло время изучить саму материнскую плату. Красно-чёрное оформление стало символом hi-end плат ASUS, относящихся к серии Republic of Gamers. Действительно, такое решение можно назвать вполне удачным, так как продукт становится узнаваемым, а хорошее сочетание цветов платы может привлечь дополнительных покупателей.

Система охлаждения состоит из четырёх радиаторов, соединённых тремя тепловыми трубками, "накрывающими” собой все основные источники тепловыделения на материнской плате, такие как северный и южный мосты, микросхема Lucid и мосфетные транзисторы системы питания. Радиаторы имеют достаточно маленькую площадь рассеивания тепла - этим компания ASUS пожертвовала ради дизайна. Для компенсации эффективности системы охлаждения присутствуют дополнительные вентиляторы, которые подключаются к соответствующим разъёмам на материнской плате. Работу вентиляторов нельзя назвать совсем уж тихой, но шум от их работы не вызывает раздражения.

Рассмотрим подробнее компоновку платы и возможности расширения.

Материнская плата поддерживает до 16 Гбайт оперативной памяти, имеет четыре слота для модулей DDR3 1066/1333/1600/2000 МГц (последнее значение доступно в разгоне), причём поддержка модулей с частотой 2000МГц возможна только с использованием шестиядерного процессора. Поскольку плата весьма разборчива к памяти, далеко не все комплекты с "зашитым" XMP на 2 ГГц будут работать стабильно, прежде всего стоит обратиться к списку поддерживаемых модулей QVL на сайте производителя. Для реализации двухканального режима пары модулей памяти необходимо устанавливать "через слот”, в одинаковые по цвету слоты. Крепление памяти одностороннего типа, что исключает проблемы снятия и установки модулей при использовании длинной видеокарты в первом слоте PCI-E x16.

ASUS Crosshair IV Extreme, помимо одного слота PCI, имеет пять слотов формата PCI-E x16, однако только четыре из них имеют подключения к 16 линиям PCI-E. При построении CrossFire систем из двух или трёх видеокарт каждый используемый порт получает по 16 линий PCI-E, при подключении четырёх видеокарт реализуется схема 16+16+8+8. Однако сборка 4-way CrossFireX - не самое верное занятие, отчасти потому, что разогнанные на воздухе процессоры не смогут "раскачать" четыре параллельно работающих видеокарты, отчасти из-за всевозможных неполадок, которые могут возникнуть в такой системе вследствие недостаточно отточенных драйверов AMD. Поэтому 3x CrossFireX будет более чем достаточно, а в такой связке будет доступно распределение линий по схеме 16+16+16.

В наше время количеством слотов PCI-E x16 удивить кого-либо сложно, производителю приходится прибегать к внедрению дополнительных технологий, позволяющих расширить функционал видеоподсистемы. Одной из таких технологий, применённой в материнской плате ASUS CrossHair IV Extreme, является Lucid Hydra CrossLink 3. Она позволяет расширить видеоподсистему за счет использования вместе видеокарт не только разных поколений, но и разных производителей видеопроцессоров без подключения CrossFire- и SLI-мостиков. Также наличие этой технологии призвано хоть частично компенсировать отсутствие поддержки SLI платами на чипсетах AMD, в то время как платы для процессоров Intel обладают поддержкой и SLI, и CrossFire.

Lucid Hydra CrossLink 3 реализуется посредством чипа LT24102-A1 компании Lucid.  Стоит отметить, что чип Hydra 200 одновременно является и коммутатором PCI-Express x16, обеспечивая дополнительные линии PCI-E. Эффективность работы данной технологии проверим при проведении практических испытаний, а пока продолжим разговор о разводке и функционале платы.

В нижней части платы на одной линии располагаются коннекторы для вывода на внешнюю панель шести портов USB 2.0 и порта FireWire, разъёмы для подключения дополнительных вентиляторов.

Также присутствует разъём для подключения панели ASUS OC Station, которая монтируется в отсеки 5,25" корпуса и служит для мониторинга и управления основными параметрами системы.

Рядом с разъёмами подключения корпусных кнопок и индикаторов располагаются две микросхемы BIOS, переключение между которыми осуществляется специальной кнопкой BIOS switch, расположенной в самом углу платы. Для индикации активной в данный момент микросхемы BIOS служат два светодиода, каждый - рядом с соответствующим чипом.

Вблизи 24-контактного разъёма питания ATX расположилась целая "приборная панель”, служащая для управления и мониторинга старта и работы системы. Светодиодные индикаторы отображают запуск основных компонентов. Кнопка GoButton служит для быстрого применения параметров работы системы, настройка которых производится в отдельном подменю в BIOS. Рядом находятся пять переключателей, с помощью которых можно принудительно отключить каждый из пяти слотов PCI-E. Чуть ниже расположены точки замера напряжений основных узлов системы. Для удобства подключения вольтметра над каждой точкой присутствует специальный разъём: с помощью переходника, который идёт в комплекте, можно без проблем подключить щупы мультиметра. Стоит отметить наличие фирменных кнопок старта и перезагрузки системы, а также присутствие кнопки Core Unlocker, которая служит для разблокирования отключённых ядер на младших моделях процессоров AMD. В заключение, здесь присутствует разъём питания одного из дополнительных кулеров OPT FAN и разъем для подключения термодатчика. Согласование работы кулеров OPT FAN и соответствующих термометров настраивается в BIOS.

Панель выводов платы отличается внушительным набором разъёмов. На ней присутствует восемь портов USB, два из которых относятся к стандарту USB 3.0 (выделены синим цветом), разъём PS/2 для подключения клавиатуры, два порта eSATA, разъём RJ-45, кнопка сброса настроек BIOS, порт FireWire, шесть аудио-разъемов и оптический аудио-выход. Также здесь можно найти дополнительный порт USB 2.0 и специальную кнопку, служащие для реализации функции ASUS ROG Connect, предназначенной для управления параметрами системы с другого компьютера. Также при помощи модуля Bluetooth RC, который идёт в комплекте с платой, управление возможно и с мобильных устройств.

Функционирование портов USB 3.0 реализовано посредством контроллера NEC D720200F, расположенного в непосредственной близости от самих портов.

Интерфейс FireWire реализован при помощи контроллера VIA VT6315.

Сетевое оснащение платы основано на гигабитном контроллере Intel WG82509. Достаточно необычно смотрится надпись Intel Ethernet на материнской плате для платформы AMD.

Звуковая подсистема реализована с помощью старого, хорошо известного кодека Realtek ALC 889.

Дисковая подсистема включает в себя восемь портов SATA, два из которых стандарта SATA 2 (окрашены в серый цвет), остальные стандарта SATA 3 (окрашены в красный цвет).

Порты SATA 2 реализованы с помощью контроллера JMicron JMB363. Второй такой же контроллер заведует портами eSATA на задней панели.

Контроллер SATA 3 интегрирован в южный мост SB850, он позволяет создавать RAID-массивы уровней 0,1,5 и 10.

Тактовый генератор реализован на базе микросхемы ICS 9LPRS477CKL.

Подсистема питания процессора на плате ASUS CrossHair IV Extreme реализована с помощью драйверов uP6282, которые управляются ШИМ-контроллерами EPU ASP0902 и PEM ASP0910, первый из которых отвечает  за управление питанием ядра процессора, а второй - за питание встроенного в процессор контроллера памяти. Стабилизация vCore осуществляется по схеме 4x2, питание CPU_NB стабилизируется через одну сдвоенную фазу.

Каждая фаза имеет по три мосфетных транзистора, один из которых находится на обратной стороне платы. Количество катушек индуктивностей равно одиннадцати, а общее число мосфетов равно тридцати трём, "одиннадцатая” фаза относится к системе питания чипсета AMD 890FX.

Помимо привычных уже твердотельных конденсаторов, в обвязке процессора присутствует полимерный конденсатор высокой ёмкости - FPCAP.

Питание модулей памяти реализовано с помощью микросхемы uP6203 и происходит через две фазы стабилизации.

Достаточно неплохая реализация системы питания на плате может являться залогом хорошего разгона. Насколько хорошего - проверим на практике.

Прежде чем перейти к практическим испытаниям, рассмотрим BIOS CrossHair IV Extreme.

Для реализации BIOS использована система от компании AMI со стандартным для материнских плат ASUS интерфейсом. Рассмотрим только основные разделы.

Как и полагается материнским платам, нацеленным в первую очередь на энтузиастов, на первом месте располагается раздел, отвечающий за разгон и настройку системы - Extreme Tweaker. Он позволяет настраивать множество параметров, влияющих на скорость и стабильность работы системы. Для всех основных узлов системы, таких как процессор, память, шина Hyper Transport, доступно изменение рабочих частот, да и напряжение питания можно изменять практически на всех узлах в достаточно больших диапазонах.

Для настройки работы памяти выделены два подраздела - DRAM Timing Configuration и DRAM Driving Configuration. Первый из них позволяет изменять всевозможные тайминги и субтайминги памяти, второй предназначен для более глубокой настройки работы модулей памяти.

Помимо ручных настроек системы, раздел имеет пункт Ai Overclock Tuner, который в автоматическом режиме может подобрать необходимые параметры для разгона модулей памяти, либо активировать XMP профиль, вшитый в SPD модулей ОЗУ.

Для удобства в начале раздела отображаются частоты процессора и памяти, которые будут установлены после применения текущих настроек.

Раздел Advanced имеет девять подразделов, позволяющих настроить второстепенные параметры системы.

CPU Configuration содержит информацию о процессоре и позволяет включать/выключать его базовые функции, так же в этом разделе присутствует возможность активировать функцию ASUS Core Unlocker для разблокировки ядер.

Подраздел Chipset позволяет настраивать параметры контроллера памяти и работы ECC.

Также стоит отметить подраздел LED Control, в котором можно управлять работой основных светодиодных индикаторов, расположенных на материнской плате.

Подраздел мониторинга системы Hardware Monitoring располагается в разделе Power.

Пункт Voltage Monitoring, помимо отображения текущих значений напряжений на основных элементах системы, показывает действующие напряжения по линиям 12 В, 5 В и 3,3 В.

Для мониторинга температуры процессора, отдельной точки материнской платы, а также северного и южного мостов служит пункт Temperature Monitor, здесь же присутствует возможность задания предельной температуры для компонентов во избежание их перегрева.

Пункт Fan Speed Monitor отображает обороты всех вентиляторов, подключённых к разъёмам материнской платы.

Также в подразделе Hardware Monitoring присутствует пункт Fan Speed Control, в котором осуществляется управление технологией ASUS Q-Fan, позволяющей в автоматическом режиме управлять оборотами вентиляторов, в зависимости от нагрева соответствующих элементов.

Раздел Tools содержит инструменты, которые могут быть полезны энтузиастам. Помимо возможности запуска утилиты ASUS EZ Flash 2 для перепрошивки BIOS,  здесь присутствует управление профилями, а также настройка кнопки GoButton, которая располагается на материнской плате и служит для быстрого применения заданных в этом подразделе  настроек.

Пришло время провести практические испытания материнской платы ASUS CrossHair IV Extreme. Параметры тестового стенда приведены в таблице:

Конфигурация тестового стенда
Материнская плата ASUS CrossHair IV Extreme
Центральный процессор AMD Phenom II X6 1075T
Система охлаждения CPU Zalman CNPS 10X
Оперативная память 2 x 1024 Мбайт DDR-3 Apacer
Видеокарта ATI Radeon 5830 ( + NVIDIA GTX 460 или + AMD Radeon 5750)
Жесткий диск Seagate barracuda 10 750 Гбайт (ACHI Mode)
Блок питания IKONIK Vulcan 1200 Вт
Корпус Cooler Master test bench 1.0
Операционная система Windows 7 Ultimate x64

Для начала проверим работу технологии Lucid Hydra CrossLink 3. Испытаем работу технологии в двух конфигурациях:

  • С использованием двух близких по производительности видеокарт от AMD и NVIDIA;
  • С использованием двух видеокарт AMD разных поколений и с различной производительностью.

Для первой конфигурации были использованы видеокарты AMD Radeon HD 5830 и Nvidia GTX 460.

Вторая конфигурация состояла из видеокарт AMD Radeon HD 5830 и AMD Radeon HD 5750.

Для функционирования таких связок необходимо соблюсти порядок установки П.О.

Сначала нужно установить драйвера к видеокартам (в нашем случае для карты NVIDIA использовался Detonator версии 262.99, для карт AMD использовался Catalyst 10.9), затем произвести установку драйвера от Lucid, который необходимо переустанавливать при каждом изменении конфигурации видеоподсистемы. Результаты тестирования приведены в таблице:

Конфигурация AMD Radeon 5830 AMD Radeon 5830 + NVidia GTX 460 (with hydra logix) AMD Radeon 5830 + AMD Radeon 5750 (with hydra logix)
Тестовое приложение
3DMark Vantage GPU/Overall 12957/13489 19876/18529 17117/16658
FarCry2, min/avg/max, fps 65.74 66.52 65.63
Resident Evil 5, fps 93.6 83.5 85.4

Прирост производительности относительно системы с одной видеокартой AMD Radeon 5830

Конфигурация AMD Radeon 5830 AMD Radeon 5830 + NVidia GTX 460 (with hydra logix) AMD Radeon 5830 + AMD Radeon 5750 (with hydra logix)
Тестовое приложение
3DMark Vantage GPU/Overall, % 0/0 53,4/37,4 32,1/23,5
FarCry2, avg, % 0 1,2 -0,2
Resident Evil 5, % 0 -10,8 -8,8

Как видно из измерений, технология Lucid Hydra CrossLink 3 действительно может способствовать повышению производительности, но не во всех приложениях. Некоторые "равнодушны” к ней, а некоторым она даже мешает, хотя все три использованных нами теста присутствовали в списке поддерживаемых приложений.

Тестирование разгонных возможностей платы начнём с проверки максимальной базовой частоты, которую плата может обеспечить. Для этого зафиксируем частоты всех основных элементов в пределах номинальных значений.

Максимальное значение, которого удалось достигнуть, равнялось 345 МГц. Полная стабильность оставалась при 341 МГц. Это впечатляющий результат для платформы AMD. Однако разогнать процессор при такой частоте шины не удавалось.

Для разгона была выбрана частота шины 334 МГц, максимальная частота процессора составила 4 ГГц. Параметры разогнанной системы приведены в таблице:

Параметр Номинальное значение Значение с ручным разгоном
CPU Frequency, МГц 3000 4004
DRAM Frequency, МГц 1333 1670
HT Frequency, МГц 2000 1670
СPU NB Ratio 10 6
Active Processor All All
Cool&quiet Enabled Disabled
C1E Support Enabled Disabled
APM Boost Technology Enabled Disabled
BUS Frequency, МГц 200 334
CPU Ratio 15 12
Memory Timings (Ch1/Ch3) 9-9-9-24/9-9-9-24 9-9-9-24/9-9-9-24
PCI-E Frequency, МГц 100 100
NB Voltage, B 1,15 1,19
CPU Voltage, В 1,472 1,59
CPU VTT, В 1,126 1,4
CPU PLL, В 2,5 (Auto) 2,6
DRAM Voltage, В 1,51 (Auto) 1,65
DDR VREF_CA/DA_A/B 0,75 (Auto) 0,75 (Auto)
NB/PCIe/PLL, B 1,8 (Auto) 1,88
Spread Spectrum Enabled Disabled

Тестирование проводилось как при номинальных частотах, так и в разгоне. Также были проведены испытания с автоматическим разгоном памяти до 2000 МГц, но поскольку в таком режиме система не была полностью стабильной, не удалось пройти 3D-тесты. Вероятно, это в большей степени связано с тем, что чипсет и контроллер памяти AMD достаточно "капризны” к выбору памяти, а наша память отсутствовала в QVL.

Полученные результаты занесены в таблицу:

2D-тестыНазвание теста, режим, единицы измерения Тестирование без разгона (Phenom II X6 1075T 3.0 Ghz (Turbo), DDR3 1333 MHz ( 9-9-9-24) dual Тестирование с автоматическим разгоном памяти (Phenom II X6 1075T 3.0 Ghz (Turbo) Bus 250MHz, DDR3 2000 MHz ( 9-10-9-24) dual Значение с ручным разгоном (Phenom II X6 1075T 4.0 Ghz, DDR3 1670 MHz 9-9-9-24)
Everest Ultimate Memory Read, Mbs 8602 9602 9628
Everest Ultimate Memory Write, Mbs 6891 6916 7586
Everest Ultimate Memory Copy, Mbs 10990 11230 12286
Everest Ultimate Memory Latency, ns 48.8 45.6 44.1
Everest Ultimate CPU Queen, Score 29693 29251 38913
Everest Ultimate Photo Worxx, Score 23504 28566 28164
Everest Ultimate CPU Zlib, Kb/s 119412 119457 157656
Everest Ultimate CPU AES, Score 32664 32698 43314
Everest Ultimate FPU Julia, Score 12958 12915 17195
Everest Ultimate FPU Mandel, score 7501 7430 9884
Everest Ultimate FPU SinJulia, score 3941 3944 5246
7-Zip x64, MIPS 16912 16987 21882
Cinebench R10 x64 xCPU, CB 17453 17503 22546
Fritz Chess Benchmark, Knodes 10578 10685 13805
Super Pi 1M XS, sec 19.937 18.760 17.410
WinRAR 3.9 x64, KB/s 2771 3010 3292
wPrime 32M, sec 9.141 8.86 6,475
wPrime 1024M, sec 273.42 270.113 200,63
X264 HD Benchmark OLD, fps 71.05 72.13 86,39
3D-тесты Название теста, режим, единицы измерения Тестирование без разгона (Phenom II X6 1075T 3.0 Ghz (Turbo), DDR3 1333 MHz ( 9-9-9-24) dual Тестирование с автоматическим разгоном памяти (Phenom II X6 1075T 3.0 Ghz (Turbo) Bus 250MHz, DDR3 2000 MHz ( 9-10-9-24) dual Значение с ручным разгоном (Phenom II X6 1075T 4.0 Ghz, DDR3 1670 MHz 9-9-9-24)
3DMark Vantage(GPU/CPU/Overall), marks 12957 15382 13489 - - - 12977 20311 14265
Resident Evil 5 (1280x1024), fps 93.6 - 109.4
FarCry2 (1280x1024), fps 49.83 65.74 96.29 - - - 53,95 70,12 100,71

Выводы

Теперь для платформы AMD появилась еще одна материнская плата, не уступающая по функциональности hi-end решениям ASUS для процессоров Intel. Хорошее качество сборки и грамотная реализация заявленных возможностей делают ASUS CrossHair IV Extreme удачным выбором для тех, кто хочет собрать быструю, надёжную и функциональную систему.

Единственным минусом может оказаться цена - около 400 долларов, что практически совпадает со стоимостью аналогичной по качеству и функционалу материнской платой для процессоров Intel. Однако более низкие цены на процессоры AMD делают плату ASUS CrossHair IV Extreme разумным выбором для создания игровой системы.
